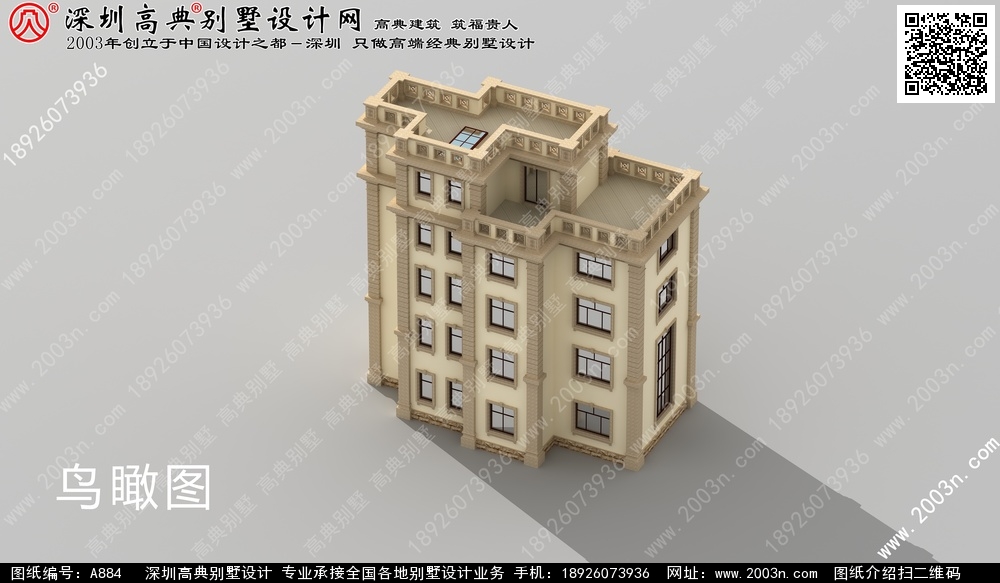

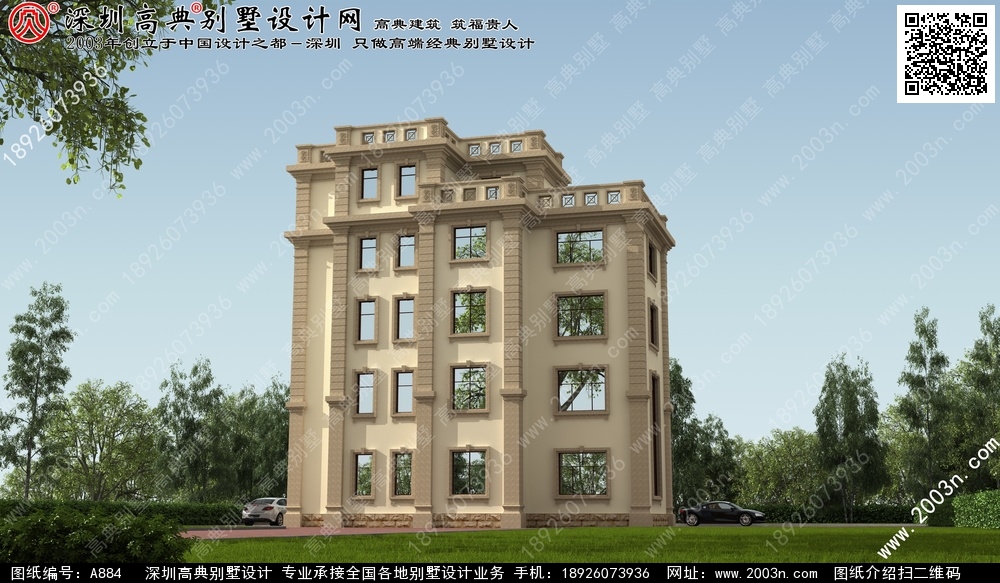

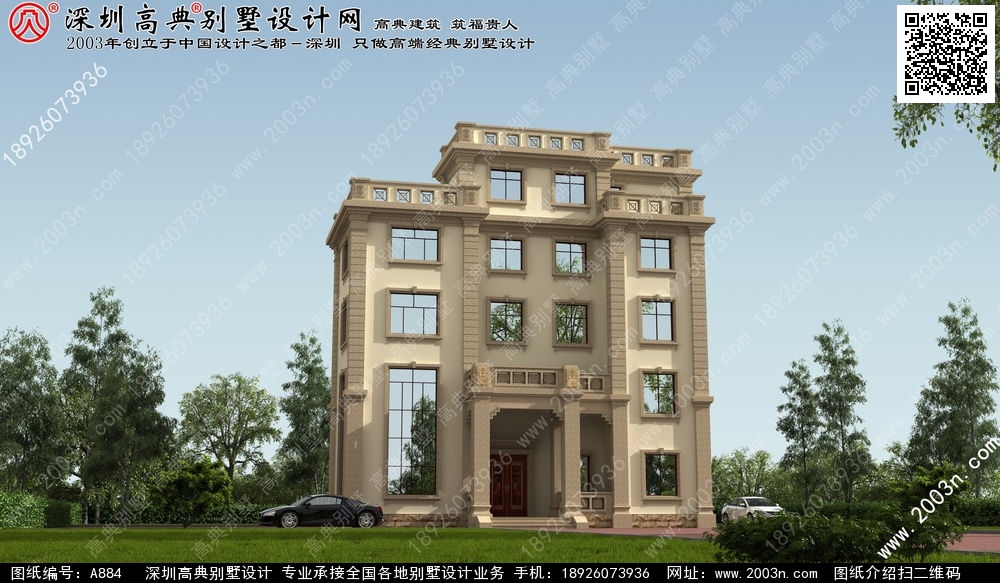

別墅外觀效果圖首層140平方米圖紙編號A884號

A884號別墅設計圖紙及效果圖介紹：
占地規格：門面17.3米X深度13.2米
一層面積：140.61平方米
二層面積：99.39平方米
三層面積：121.65平方米
四層面積：121.65平方米
五層面積：55.26平方米
建筑面積：539.56平方米
圖紙內容：效果圖13張施工圖78張A3（即建筑、結構、給排水、電氣四個專業）

A884號別墅首層室內功能介紹：
門廊 （約16平方米）（前面中間）
堂屋 （約20平方米）（中間）
客廳 （約22平方米）（左前面）
臥1帶衛2 （約14/7平方米）（后面中間）
普通樓梯 （約10平方米）（右后面）
餐廳 （約12平方米）（右前面）
廚房 （約8平方米）（右后面）
公衛1及洗衣房 （約3平方米/4平方米）（右后面）

A884別墅二層室內功能介紹：
露臺（不上人） （約16平方米）（前面中間）
起居室 （約21平方米）（中間）
客廳上空 （約22平方米）（左前面）
臥3帶衛4 （約14/7平方米）（后面中間）
普通樓梯 （約9平方米）（右后面）
臥2 （約12平方米）（右前面）
書房 （約8平方米）（右后面）
公衛3 （約6平方米）（右后面）

A884別墅三層室內功能介紹：
起居室 （約21平方米）（中間）
臥6帶衛6 （約22/7平方米）（左面）
臥5 （約14平方米）（后面中間）
普通樓梯 （約9平方米）（右后面）
臥4 （約12平方米）（右前面）
棋牌室 （約8平方米）（右后面）
公衛5 （約6平方米）（右后面）

A884別墅四層室內功能介紹：
起居室 （約21平方米）（中間）
臥9帶衛8 （約22/7平方米）（左面）
臥8 （約14平方米）（后面中間）
普通樓梯 （約9平方米）（右后面）
臥7 （約12平方米）（右前面）
書房 （約8平方米）（右后面）
公衛7 （約6平方米）（右后面）

A884別墅五層室內功能介紹：
健身房 （約21平方米）（中間）
露臺2 （約45平方米）（左面及后面中間）
普通樓梯 （約9平方米）（右后面）
露臺1 （約12平方米）（右前面）
影音室 （約8平方米）（右后面）
公衛9 （約6平方米）（右后面）

此別墅外墻主要材料：蘑菇面黃銹石墻腳、天然砂巖石、歐式水泥構件線條浮雕造型
