A1288號別墅設計圖紙及效果圖介紹：
占地規格：門面10米X深度13米(未計臺階伸出0.75米）
一層面積：99.02平方米
二層面積：67.60平方米
三層面積：68.52平方米
建筑面積：235.14平方米
圖紙內容：效果圖13張施工圖70張A3（即建筑、結構、給排水、電氣四個專業）

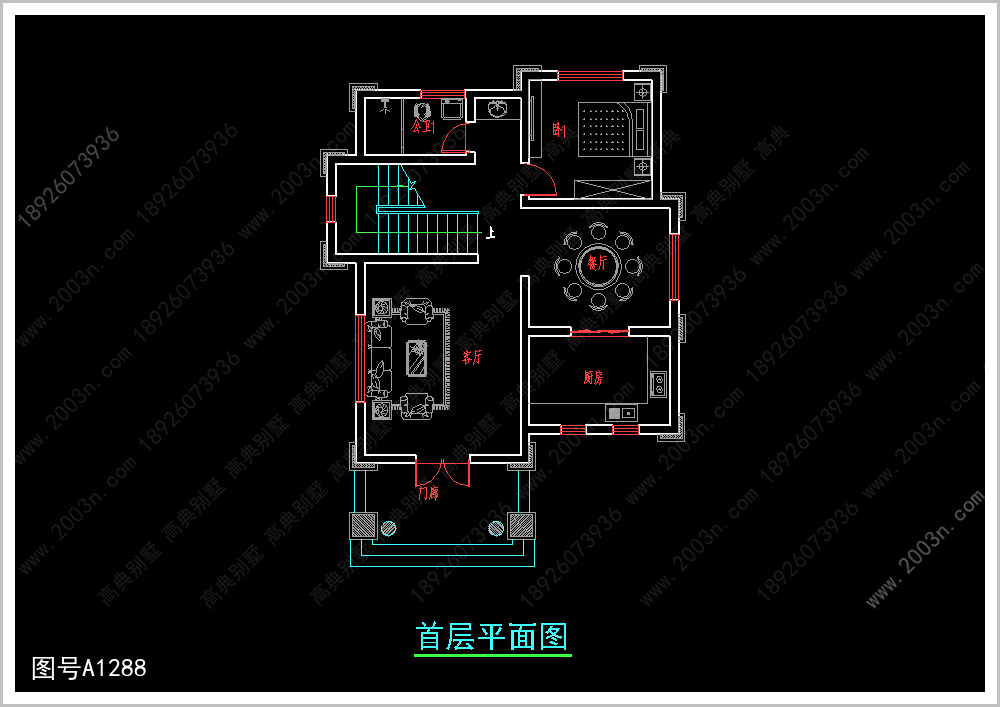

A1288號別墅首層室內功能介紹：
門廊 （約7平方米）（左前面）
復式客廳 （約22平方米）（左前面）
廚房 （約10平方米）（右前面）
餐廳 （約13平方米）（右面中間）
臥1 （約11平方米）（右后面）
普通樓梯 （約12平方米）（左面中間）
公衛1 （約7平方米）（左后面）

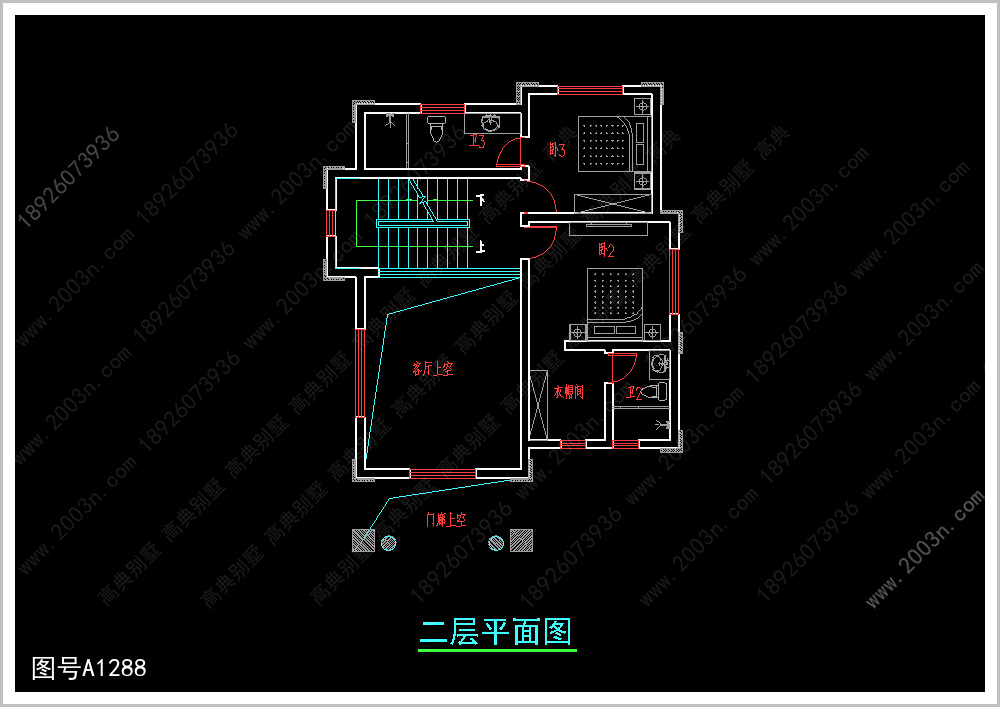

A1288號別墅二層室內功能介紹：
門廊上空 （約7平方米）（左前面）
客廳上空 （約22平方米）（左前面）
臥2帶衣帽間帶衛2 （約13平方米/5平方米/4平方米）（右前面）
臥3帶衛3 （約11/7平方米）（后面）
普通樓梯 （約12平方米）（左面中間）

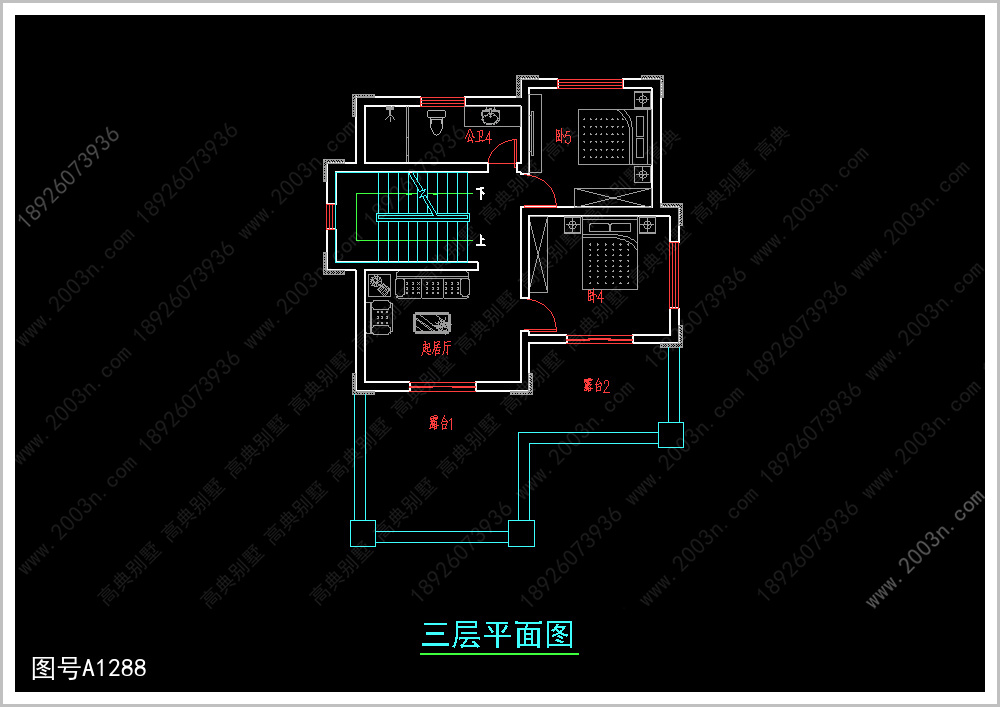

A1288號別墅三層室內功能介紹：
起居廳帶露臺1 （約13平方米/16平方米）（左前面）
臥4帶露臺2 （約13平方米/10平方米）（右前面）
臥5 （約11平方米）（右后面）
普通樓梯 （約12平方米）（左面中間）
公衛4 （約7平方米）（左后面）
A1288號別墅外墻主要材料：S瓦、真石漆、劈開磚、蘑菇面黃銹石、GRC水泥構件
